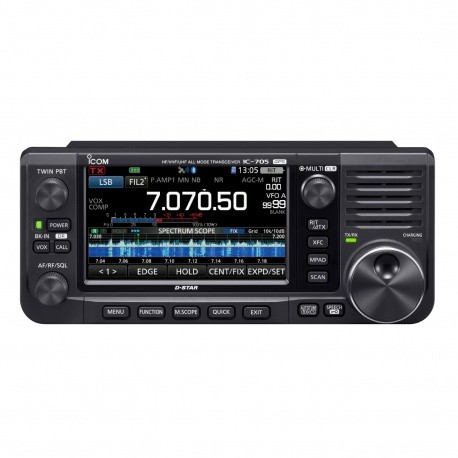

ICOM IC-705 portable 5W/10W HF VHF UHF & D-STAR

Poste émetteur-récepteur mobile et portable Icom IC-705 SDR QRP pour bande radioamateur HF/50/144 et 430MHz, 5W sur batterie et 10W sur alimentation externe (13.8V), réception de 30Khz à 200Mhz et de 400 à 470Mhz, avec écran couleur tactile 4.3" et affichage waterfall du spectre.

L'IC-705 est tous modes (D-STAR, DV, SSB, CW, RTTY et AM/ FM) et équipé du Bluetooth 4.2, WIFI, d'un récepteur GPS (GNSS) intégré, d'un emplacement carte micro-SD et avec un connecteur antenne en BNC femelle.

L'amplificateur XIEGU XPA-125B de 100W peut être utilisé avec ce transceiver, toutefois ICOM recommande alors d'ajouter une diode de
commutation, 1SS133 par exemple, et de s'assurer de connecter la borne négative de la source d'alimentation du relais à la borne GND de
la prise [SEND/ALC], voir page 75 du manuel).

Livré avec : 1 IC705, 1 microphone à main avec haut-parleur HM-243, 1 batterie BP-272 2000mAh, 1 câble d'alimentation DC, notice en français.

Exposition DAS 10g: 0,643 W/kg

Fiche technique

    Transceiver portable tous modes HF, 50, 144 et 430 MHz
    Type de modulation : USB/LSB (J3E), CW (A1A), RTTY (F1B), AM (A3E), FM/WFM* (F2D/F3E) et DV (F7W)
    * WFM : RX uniquement
    Système d'échantillonnage direct RF (Full SDR)
    Analyseur de spectre en temps réel avec Waterfall (chute d'eau)
    Large écran tactile couleur 4.3"
    Alimentation : Entrée externe 13,8V et sur batterie 2000mAh BP-272 (incluse)
    Bluetooth 4.2 (pour contrôle CAT, audio, casque)
    Wi-Fi intégrés (pour contrôle à distance, remote)
    GPS intégré
    Avec mode D-STAR
    Puissance de sortie : 0.5 à 5W sur batterie et 0.5 à 10W sur alimentation externe (13.8V)
    Consommation en émission : 2.5A (5W) et 3A (10W)
    Dimensions : 200 (L) × 83,5 (H) × 82 (P)
    Poids : 1,1 kg
    Normes CE RED et garantie 2 ans

L'ICOM IC-705 est noté 5/5 sur le site d'avis matériel eHam.net.

Gamme de fréquences

Récepteur (RX) :

Réception à échantillonnage direct RF : 0,03 à 24,999999 MHz (sans trou)
Réception à échantillonnage de conversion IF : 25 à 199,999999 MHz (sans trou)et de 400 à 470 MHz (sans trou)
Fréquence intermédiaire : 38,85 MHz ±0,5

Emetteur (TX) :

1,810000 à 1,999999 Mhz
3,500000 à 3,800000 Mhz
7,000000 à 7,200000 Mhz
10,100000 à 10,150000 Mhz
14,000000 à 14,350000 Mhz
18,068000 à 18,168000 Mhz
21,000000 à 21,450000 Mhz
24,890000 à 24,990000 Mhz
28,000000 à 29,700000 Mhz
50,000000 à 52,000000 Mhz
144,000000 à 146,000000 Mhz
430,000000 à 440,000000 Mhz

Utilisation de l'ampli externe XPA-125B

L'amplificateur XIEGU XPA-125B de 100W peut être utilisé avec ce transceiver, toutefois ICOM recommande alors d'ajouter une diode de
commutation, 1SS133 par exemple, pour ne pas abimer l'appareil et de s'assurer de connecter la borne négative de la source d'alimentation du relais à la borne GND de la prise [SEND/ALC], voir page 75 du manuel pour plus d'informations.

Démonstration en SOTA de l'IC-705

SOTA F/AB-232 La Roche Olvéra - 2651M, opéré par Christophe F5UBH, avec antenne multi-dipole 40m/30M et 20m, de construction OM par F4EGG.

https://youtu.be/b95gIZjrDLI
