Les besoins énergétiques :

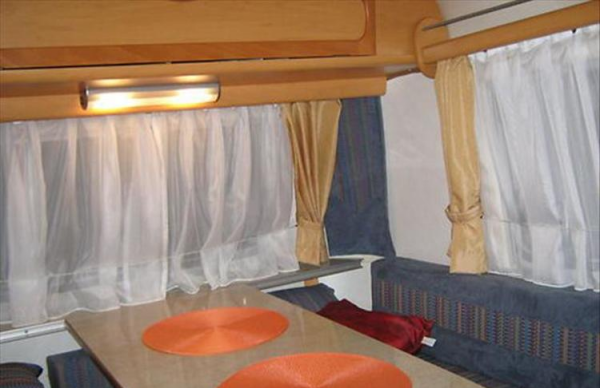

    La lumière dans la caravane,
    La pompe électrique,
    Le w.c.,
    3 h de charge journalière d'appareils divers en alternance (ordinateur portable, téléphone, baladeur, camera, 4 accus AA).

Le matériel :

Les différents éléments sont le panneau, le régulateur, la batterie, un convertisseur.

Dans la boite brune se trouve la batterie et le régulateur.

Les appareils de mesure que vous voyez sur le boîtier ne servent qu'au test, on peut très bien s'en passer le régulateur étant équipé de diodes indiquant la charge.

Les contraintes qu'impose ce choix :

On vous l'a précisé, le tout n'est pas d'avoir une grande autonomie mais de produire son énergie. Il serait plus simple de placer une très grosse batterie dans la caravane qui assurerait la consommation cumulée d'un séjour complet pour être autonome tout ce temps là.

Ici et par choix la batterie doit assurer une autonomie de 4 à 5 jours au plus (manque total de soleil) d'où sa légèreté, son faible encombrement, son prix.

Elle doit aussi faire le « pont » entre une période de soleil et un passage nuageux lorsque le convertisseur statique est en fonctionnement.

Il est nécessaire aussi de faire la chasse au gaspi... remplacement des ampoules classiques par des “led”, voir si votre transfo d'alimentation ne travaille pas “à l'envers”. Modifier son bip pour économiser sa batterie. Suivre avec attention la météo de l'endroit pour anticiper quelque peu...

Et surtout l'orientation du panneau à toute son importance. Si il n'est pas orienté vers le soleil la production chute très vite. De même son exposition directe au soleil est importante, la moindre ombre sur quelques cellules et la production est divisée par 10.

Le montage actuel n'est pas fixe sur la caravane car c'est plus facile à gérer pour faire ce test.

Il faut aussi tenir compte du genre de vacance qui sera pratiqué ou si on pose la caravane au camping et qu'on préfère ou non les régions ensoleillées.

En conclusion :

Après quelques sortie sans branchement électrique jon pourra constater que l'on est très près de ce qu'on cherche avec ce montage. En effet par temps mi nuage mi soleil on ne tombera jamais en panne sèche (sauf si on a mal calculer son coup). Bien sur comme dit plus haut il faut se plier à la règle quand le soleil brille (mi nuage mi soleil au minimum) il faut en profiter pour charger ce qui doit l'être impérativement.

Le convertisseur statique à l'avantage de protéger la batterie contre une décharge profonde ce qui en cas d'exagération de charge nous laisse au moins l'éclairage (led) pour le soir.

La prochaine étape sera l'intégration électrique dans la caravane de la batterie et du régulateur, cela pourrait faire l'objet d'un autre article.
